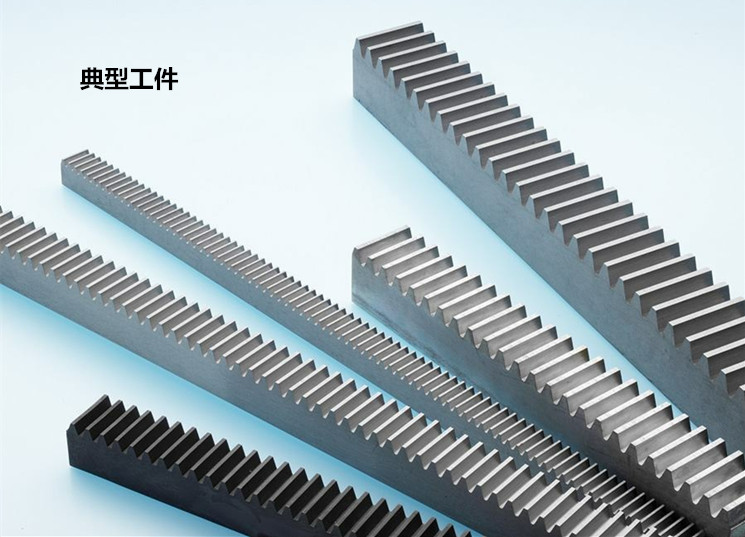

主要用于加工各類直、斜齒傳動齒條、氣缸活塞、汽車轉向器齒條、蝸條的加工。特別適合于機械、電梯和機床等制造業的大批量生產。
1.刀具轉速無級可調。
2.可任意設定切削速度、進給深度和循環次數。
3.機床安裝有輔助上刀裝置，主運動采用鑲鋼導軌和滾動體結構。
|
技術規格
|
YK85200
|
|
最大加工長度
|
2000
|
|
最大加工模數（mm）
|
30
|
|
加工斜齒角角度范圍
|
±25°
|
|
最大加工寬度
|
400
|
|
工作臺最大承重（Kg）
|
2000
|
|
工作臺尺寸
|
805x2900
|
|
銑刀最大尺寸
|
310~150+2倍齒深
|
|
最大裝刀寬度
|
300
|
|
主軸電機功率（Kw）
|
37
|
|
主軸轉速
|
40~350
|
|
銑刀直徑
|
310~170+2倍齒深
|
|
主軸裝刀直徑
|
?60
|
|
刀具縱向進給速度（mm/min）
|
100
|
|
刀具垂直進給速度（mm/min）
|
500
|
|
工作臺橫向進給速度（mm/min）
|
2000
|
|
機床總重量（Kg） approx.
|
21000
|
注：本網站中各系列產品參數僅供參考，具體以實物為準，如有需求，請聯系我們。
|
標準配置
|
|
主機
|
加工精度等級（GB/ISO）
|
7
|
|
數控軸數
|
3
|
|

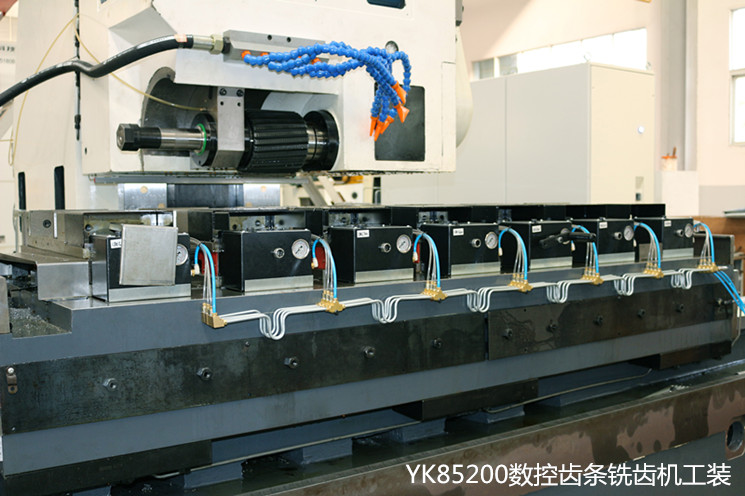

工裝
|
工件液壓夾緊油缸
|
×
|
|
電氣
|
數控系統
|
828D
|
|
屏幕尺寸（單位：英寸）
|
10.4
|
|
參數編程
|
√
|
|
電柜空調
|
√
|
|
其它部件
|
液壓系統
|
√
|
|
排屑系統
|
√
|
|
集中潤滑系統
|
√
|
|
防護罩
|
半
|
|
裝箱附件
|
接刀桿（個）
|
×
|
|
隨機附件箱
|
√
|
|
機床墊鐵
|
√
|
|
數控系統資料（套）
|
1
|
|
選項配置
|
|
主機
|
精密級機床等級
|
7
|
|
最大擴展數控軸數
|
4
|
|
機械部件
|
立柱加高墊
|
×
|
|
機械螺旋導軌
|
×
|
|
去毛刺機構
|
×
|
|
尾座
|
×
|
|
自動上下料機構
|
×
|
|
附加工作臺
|
×
|
|
外齒銑刀架
|
×
|
|
內齒銑刀架
|
×
|
|
電氣
|
數據光盤
|
○
|
|
存儲卡
|
○
|
|
穩壓電源
|
○
|
|
工裝夾具
|
工件液壓夾緊油缸
|
×
|
|
工作臺液壓夾盤
|
×
|
|
夾具
|
○
|
|
工件液壓自動找正機構
|
○
|
|
角度調整塊
|
×
|
|
刀具相關
|
專用接刀桿
|
×
|
|
插齒刀具
|
×
|
|
銑齒刀盤
|
○
|
|
刀庫
|
×
|
|
刀夾
|
×
|
|
其它部件
|
油冷機
|
○
|
|
油霧分離器
|
○
|
|
特殊顏色涂裝
|
○
|
|
全防護罩
|
○
|
|
機床接油盤
|
○
|
注：√標示有，×標示無，○標示選配。
